Verzahnen



Alles aus einer Hand: Neben den Fertigungsverfahren Drehen und Fräsen übernehmen wir das Schleifen und Verzahnen von Teilen. Sie als Kunde sparen zusätzliche Kosten und Koordinierungsaufwand, da wir direkt alle Arbeitsschritte für Sie in der eigenen Produktion ausführen. Für Sie stehen bei uns drei Außenrundschleifmaschinen, eine Innenrund- und eine Flachschleifmaschine zur Verfügung. Verzahnungen stellen wir auf zwei Abwälzfräsmaschinen und einer Abwälzstoßmaschine her.



Verzahnen

  • Außenprofil abwälzen max. ∅ 300 mm bei gerader Verzahnung
  • Höhe max. ∅ 500 mm
  • Verzahnungslänge max. 370 mm
  • Modul bis max. 8
  • Außenprofil stoßen max. ∅ 450 mm
  • max. Hublänge 70 mm
  • Innenprofil stoßen Modul: bis max. 5



Bildergalerie Verzahnen

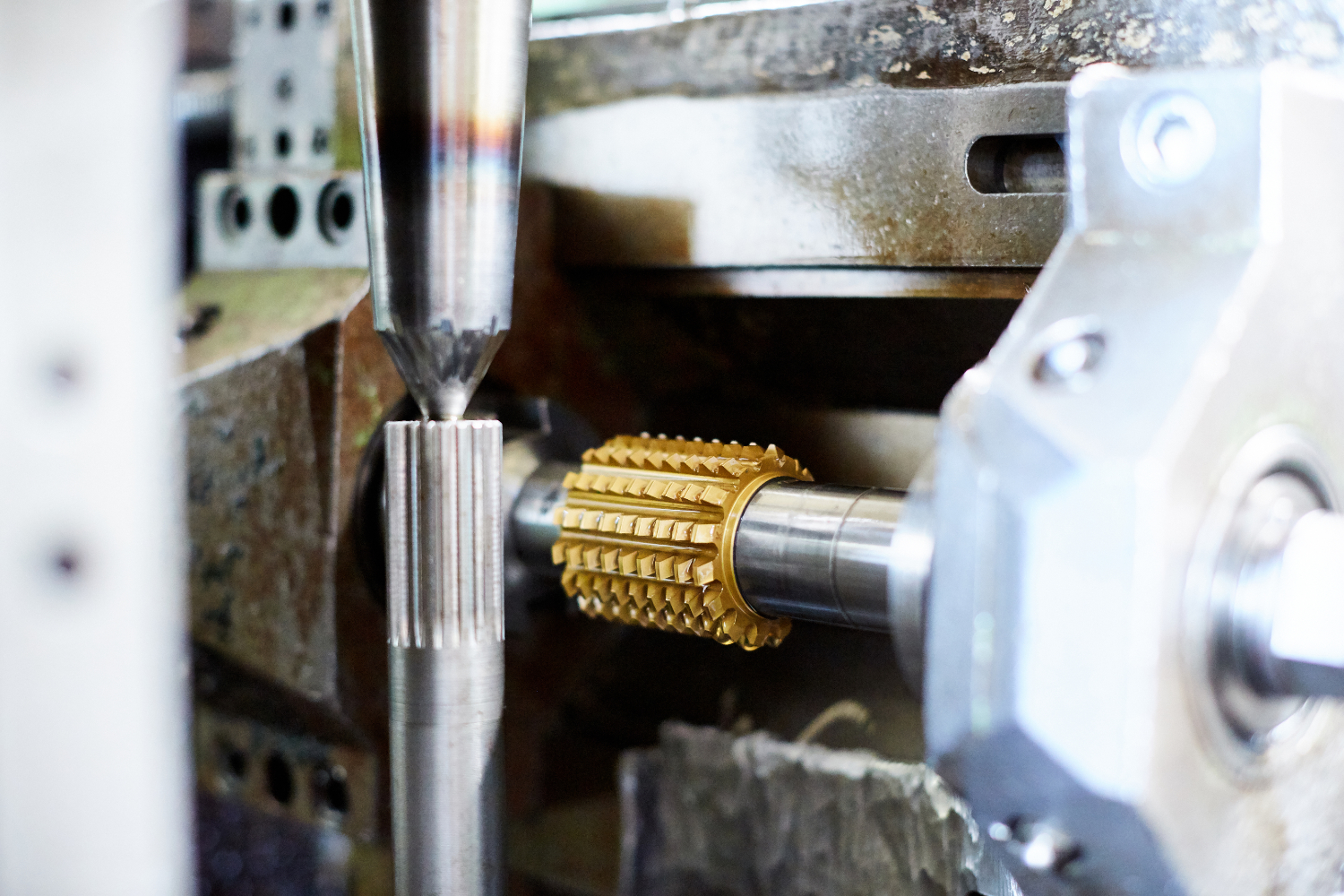

  • Abwalzfrasmaschine 01Abwalzfrasmaschine 01

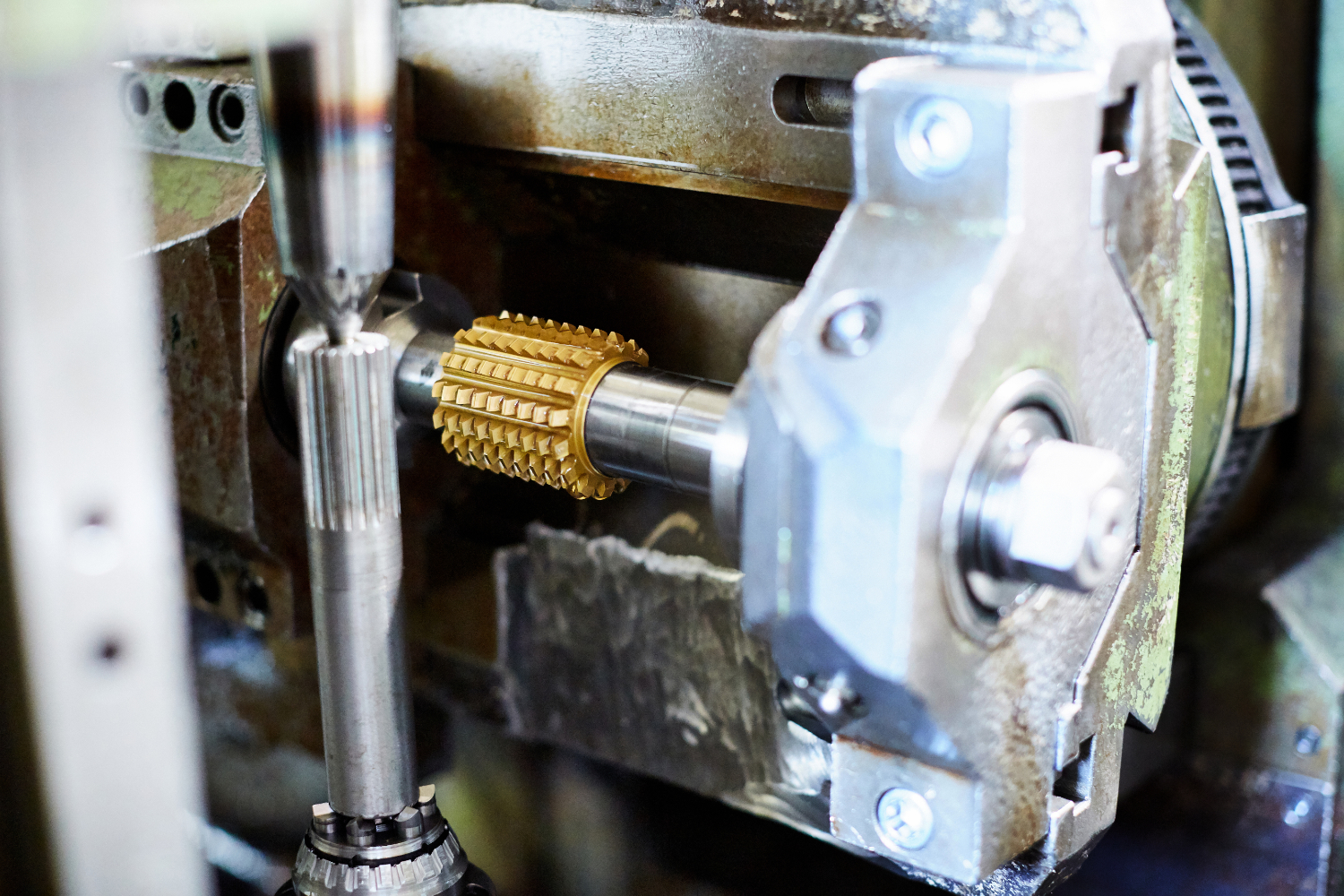

  • Abwalzfrasmaschine 02Abwalzfrasmaschine 02

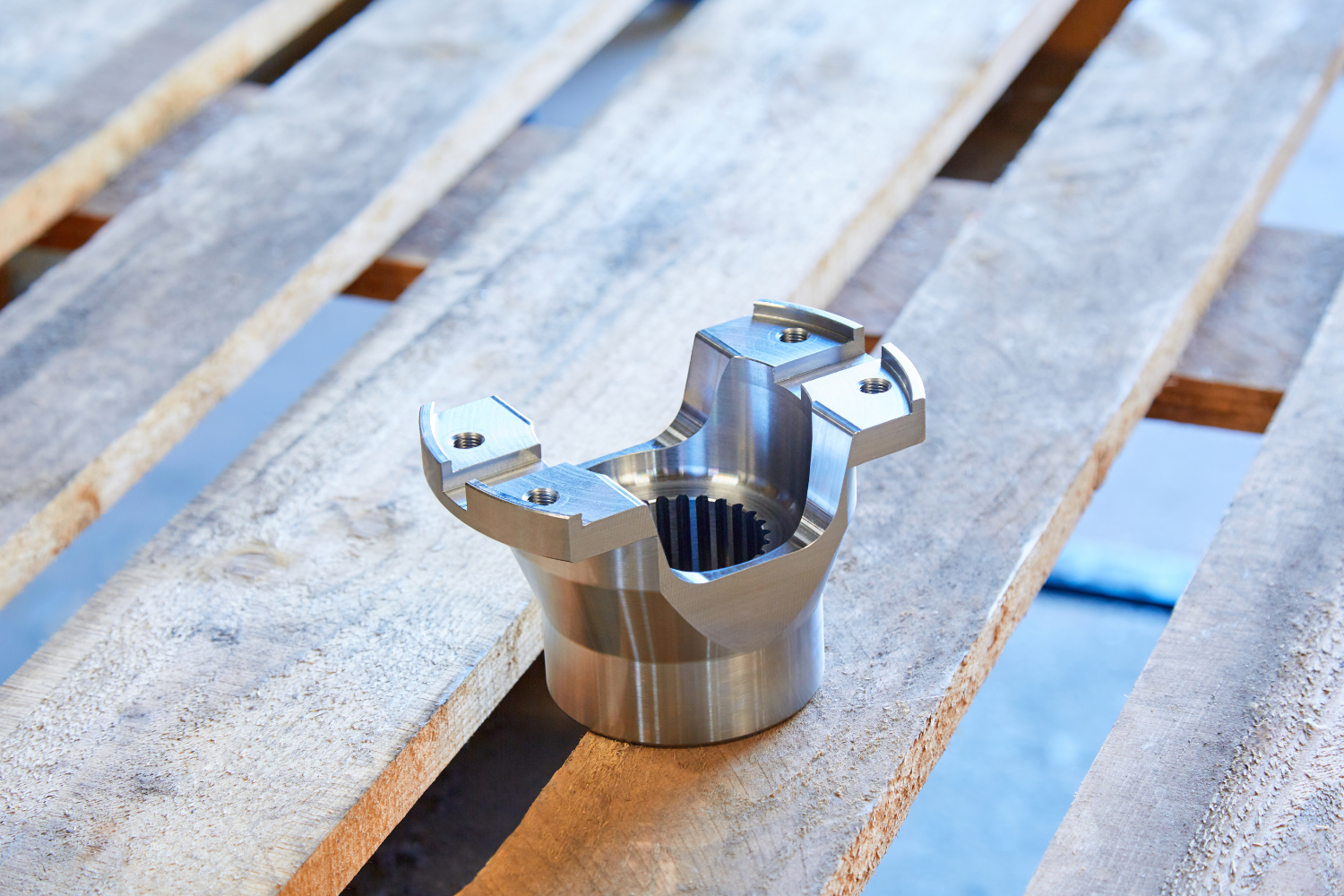

  • Adapterflansch mit InnenverzahnungAdapterflansch mit Innenverzahnung

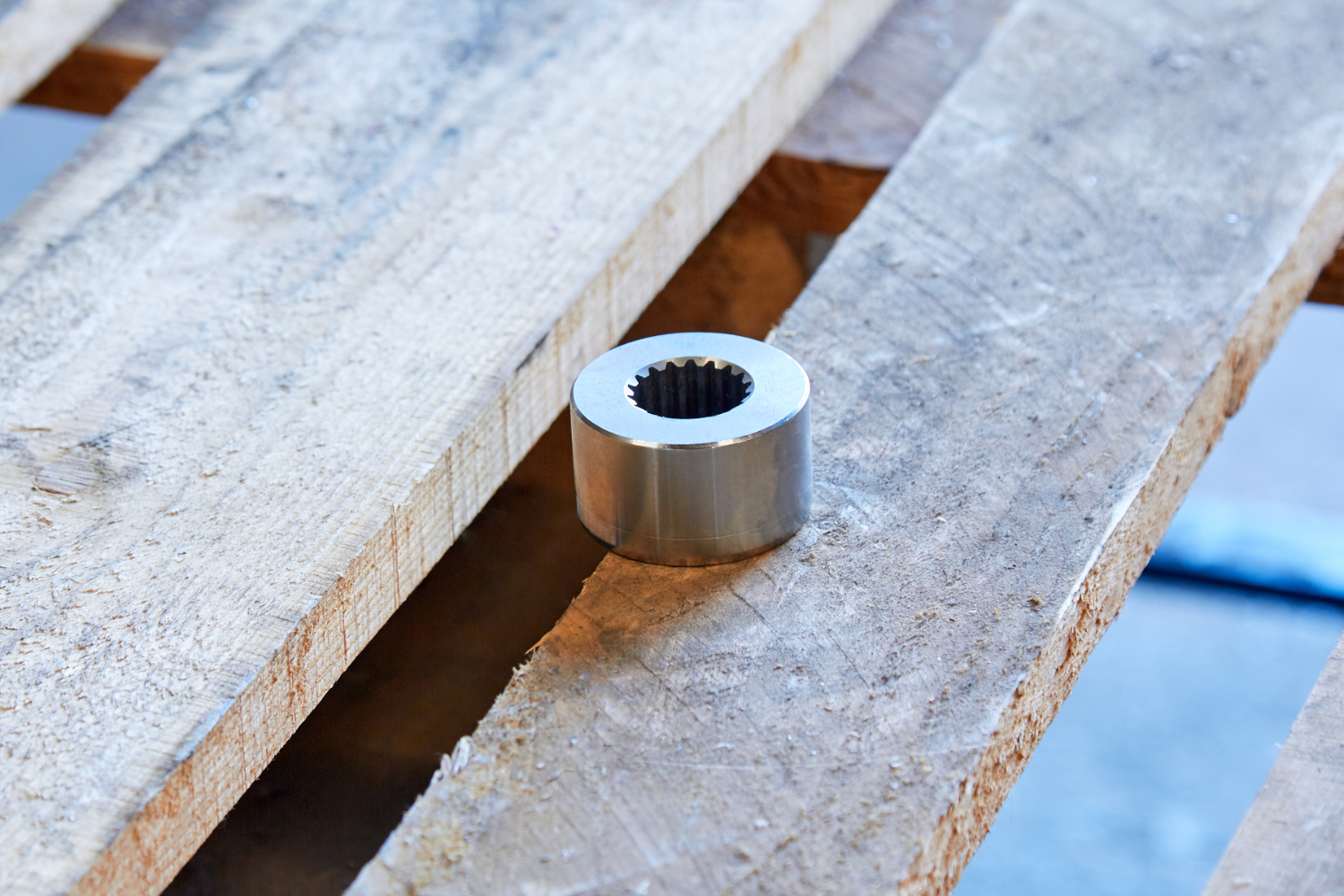

  • Buchse mit Innenverzahnung geraumtBuchse mit Innenverzahnung geraumt
  • Profilwelle 01Profilwelle 01

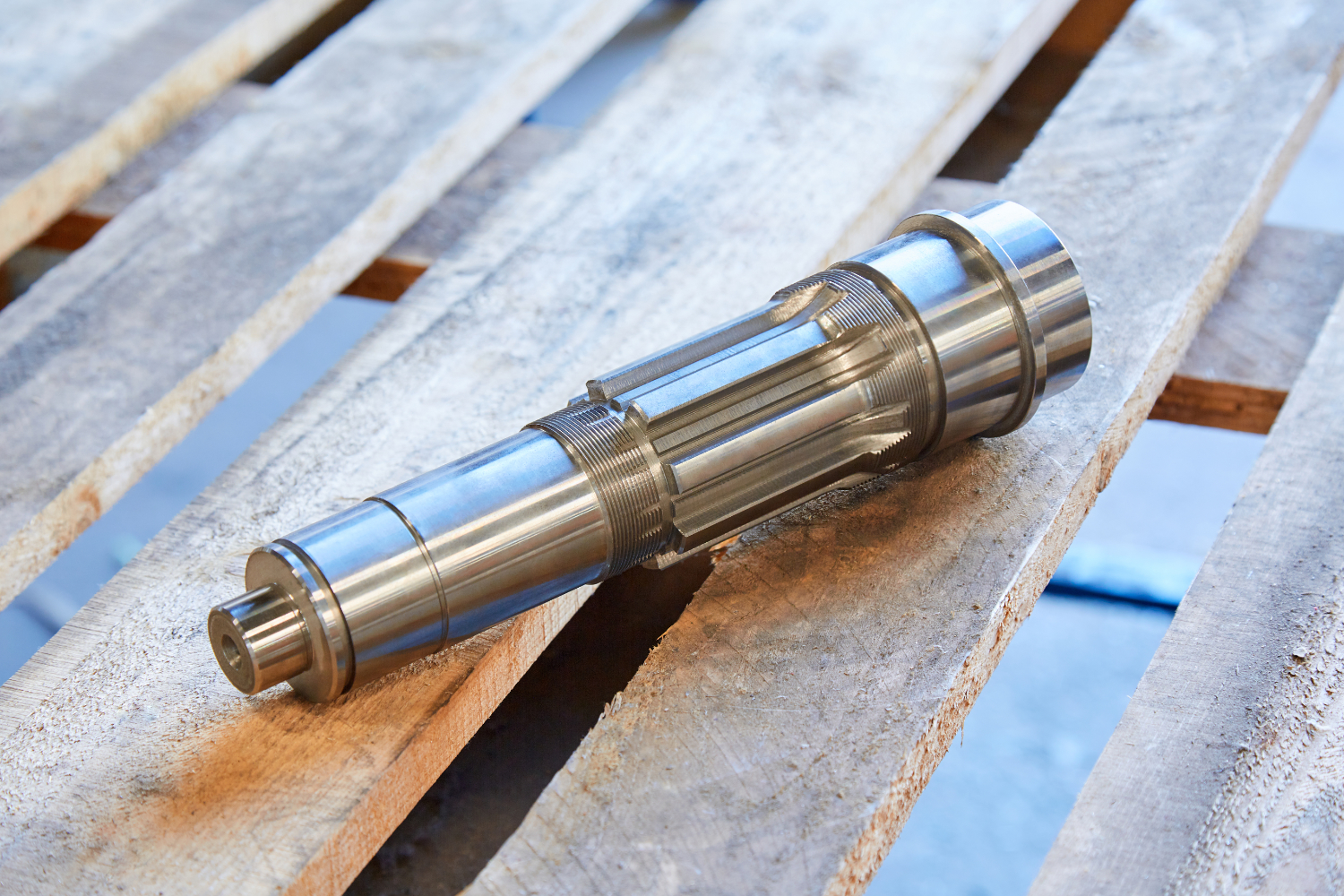

  • Profilwelle 02Profilwelle 02

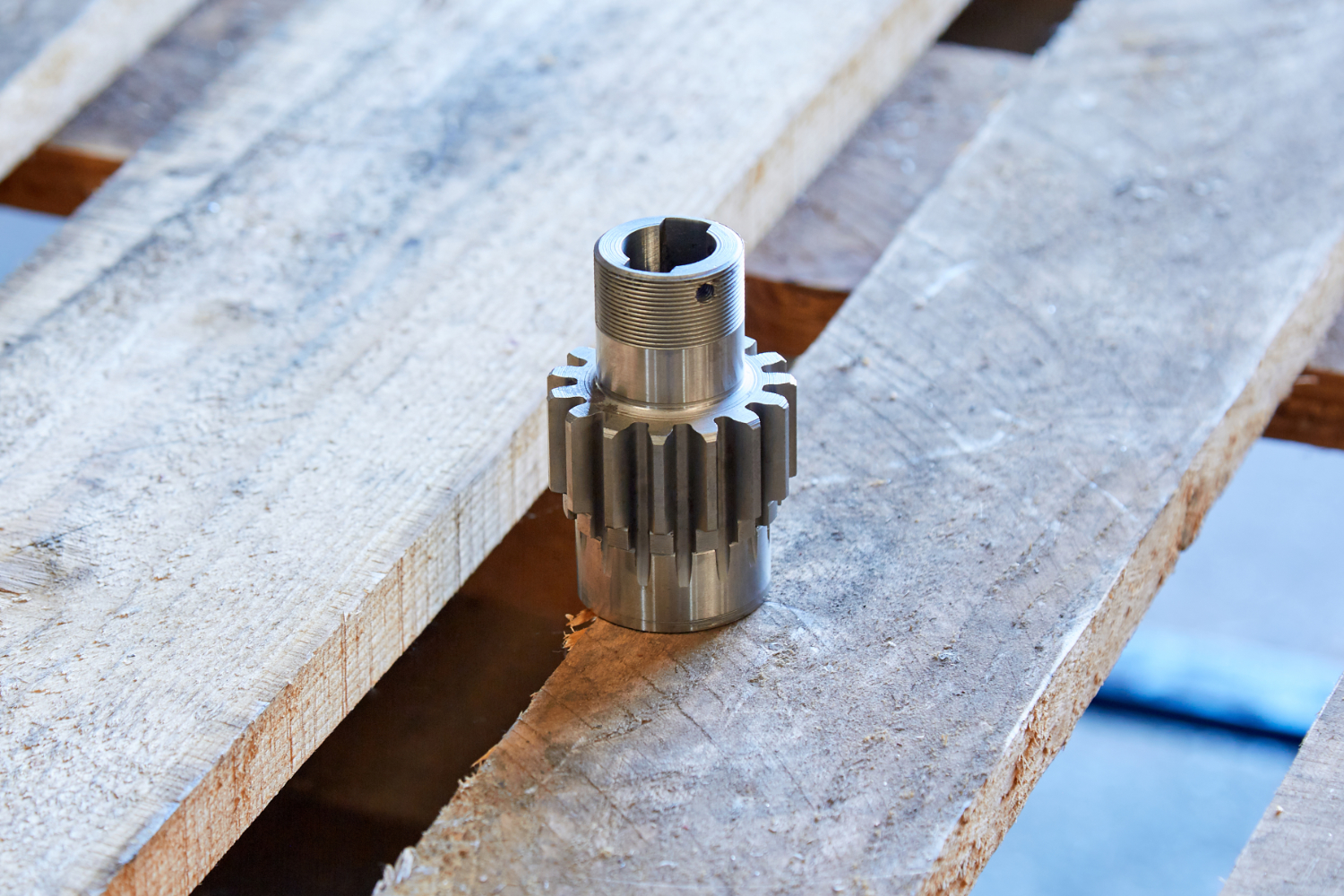

  • Ritzel 01Ritzel 01

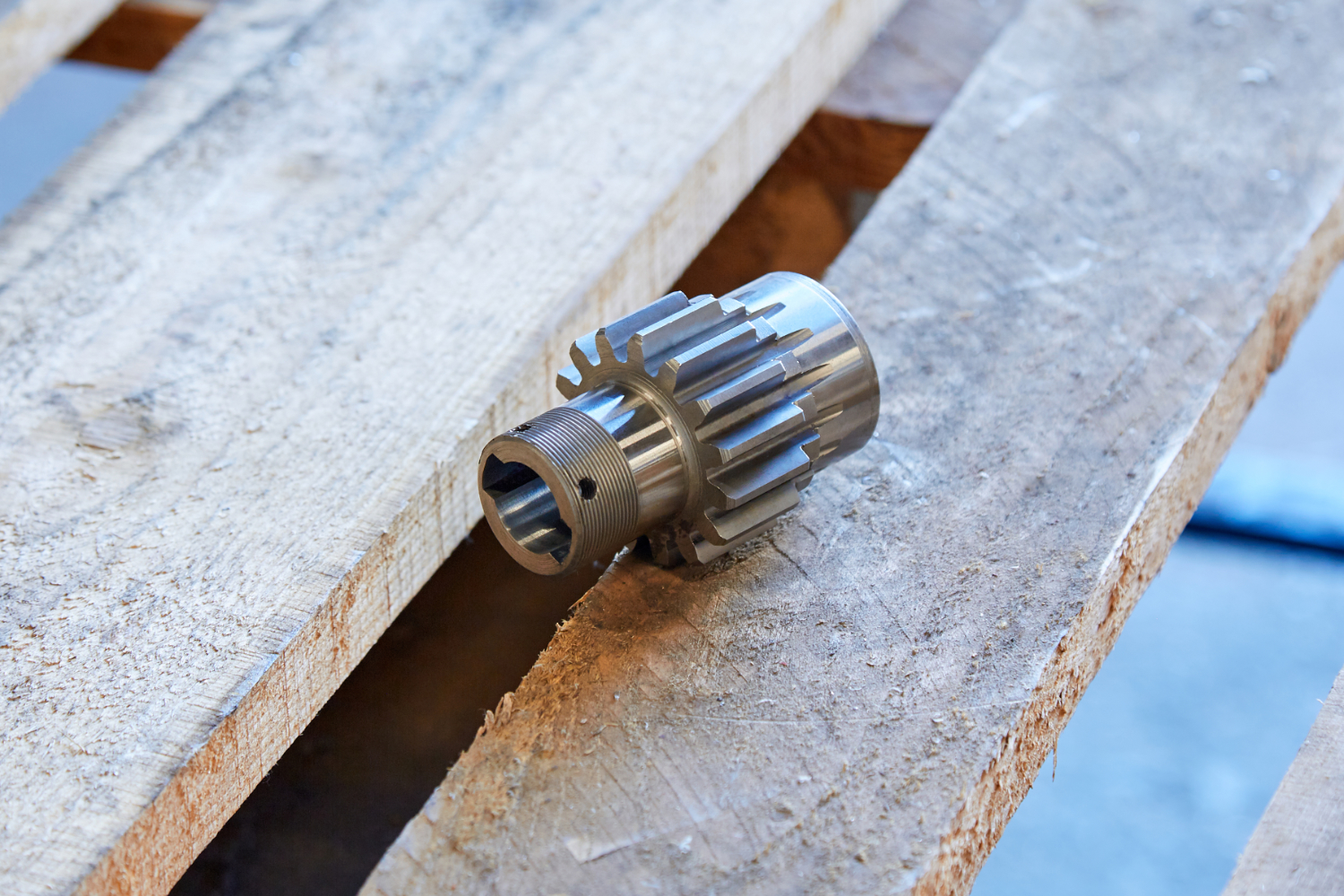

  • Ritzel 02Ritzel 02

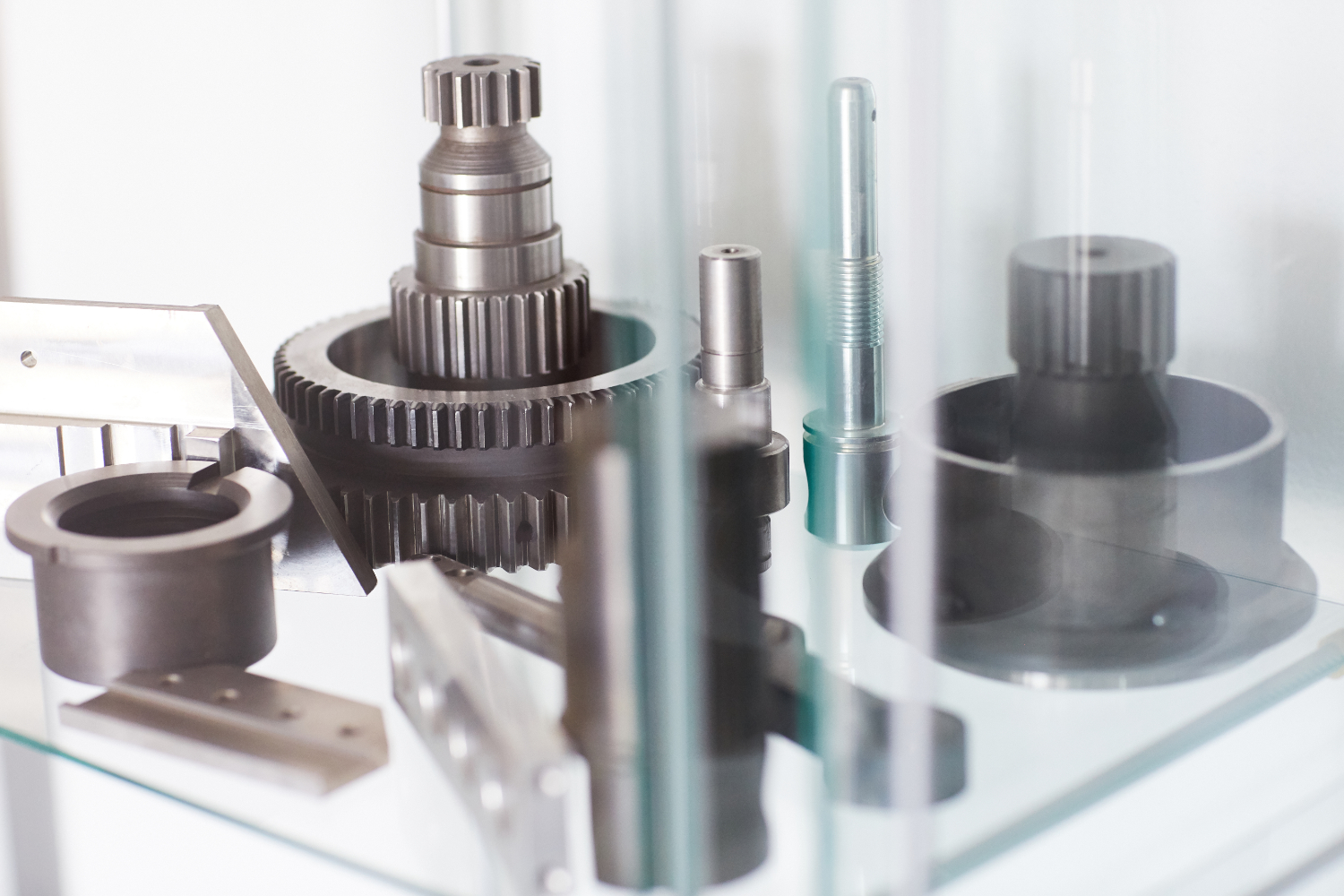

  • Teileubersicht - Verzahnen 01Teileubersicht - Verzahnen 01

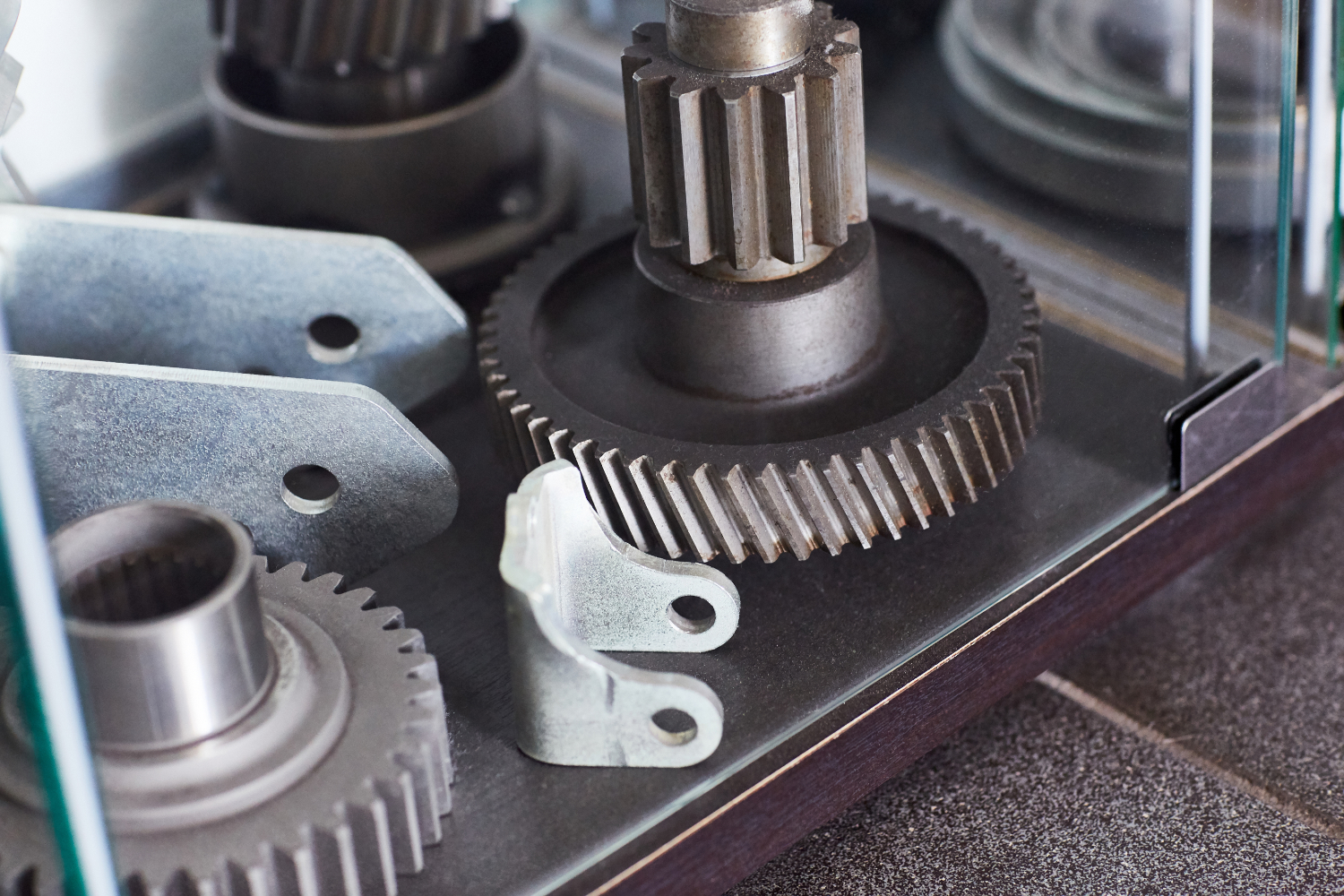

  • Teileubersicht - Verzahnen 02Teileubersicht - Verzahnen 02

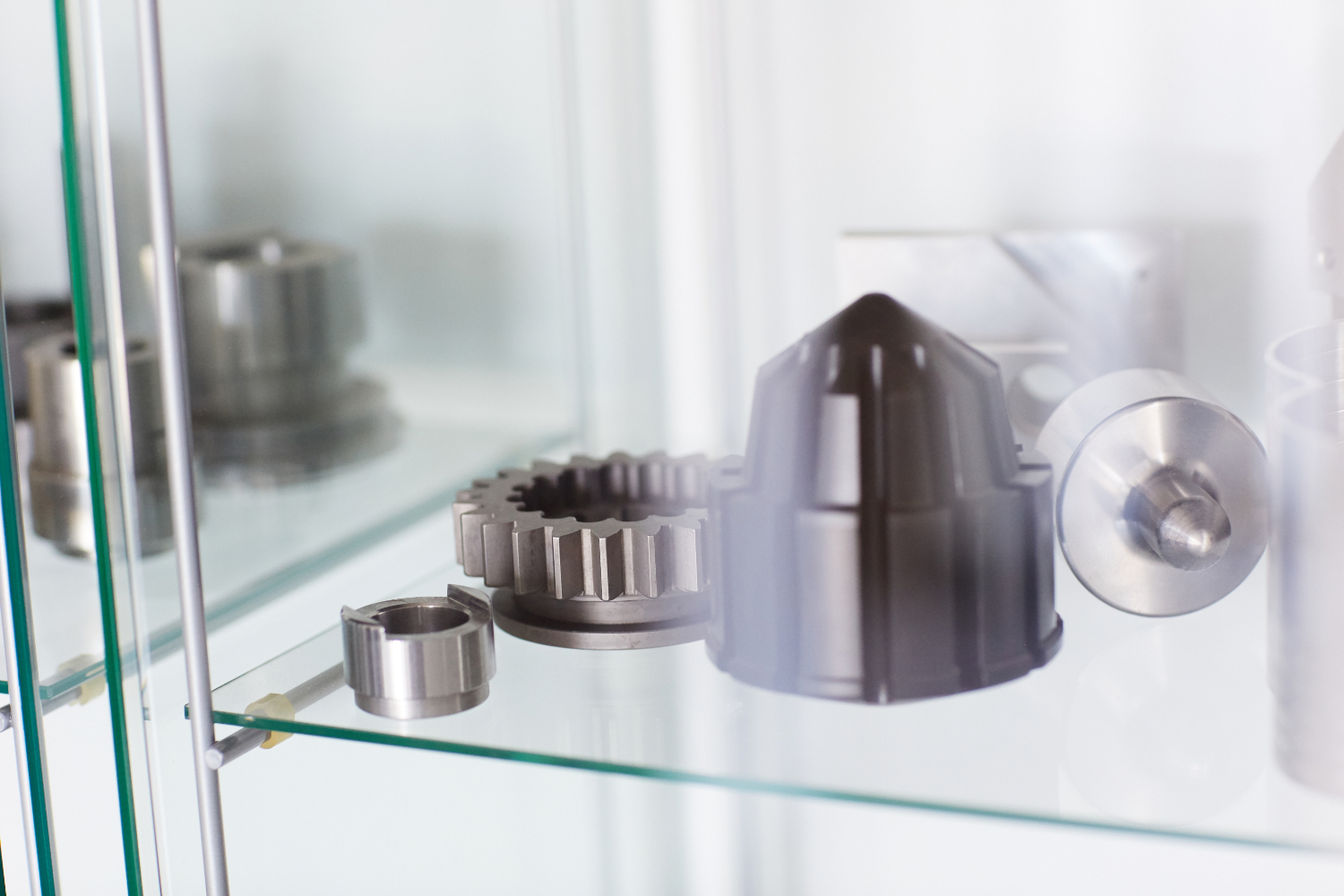

  • Teileubersicht - Verzahnen 03Teileubersicht - Verzahnen 03

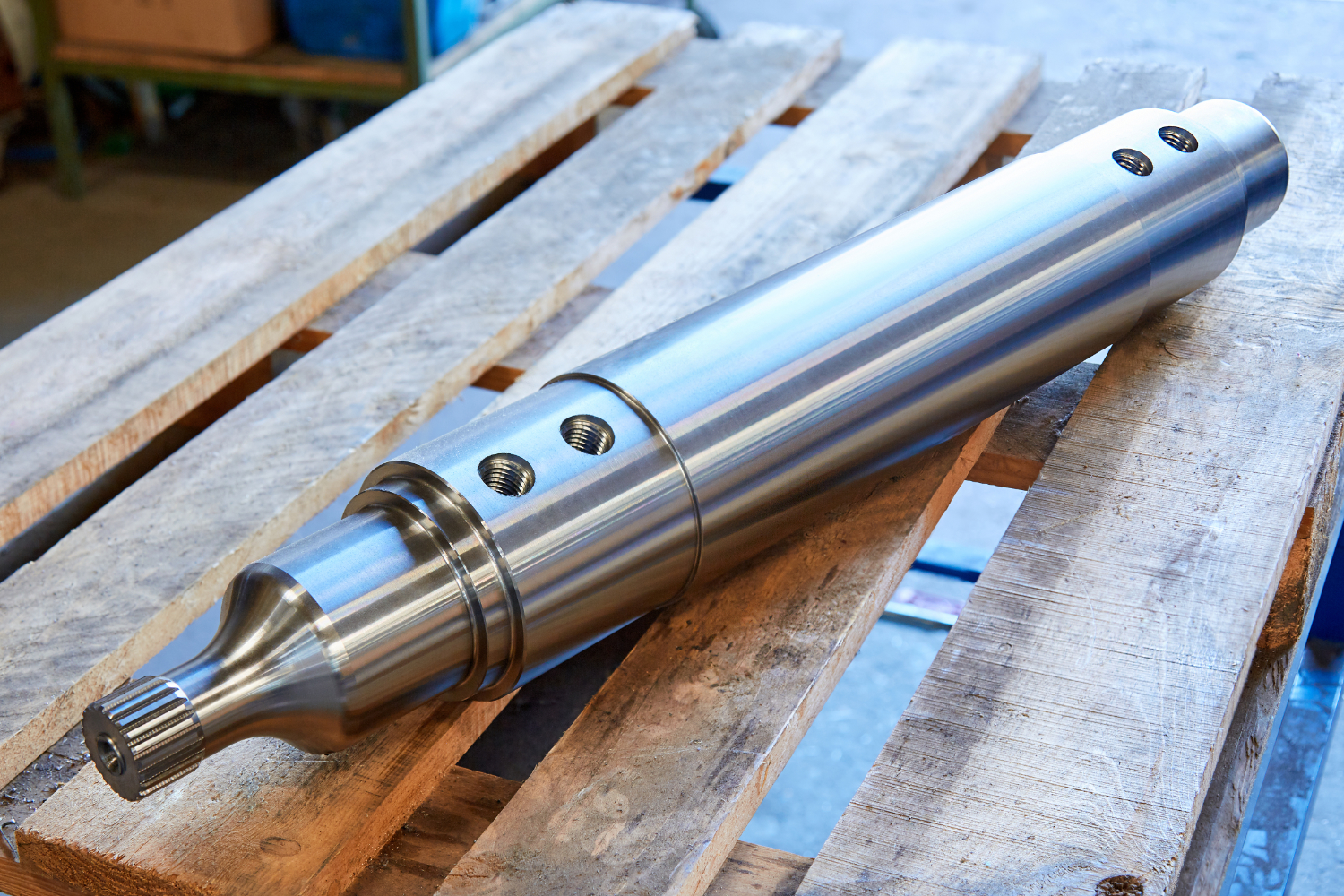

  • Unwuchtwelle mit VerzahnungUnwuchtwelle mit Verzahnung

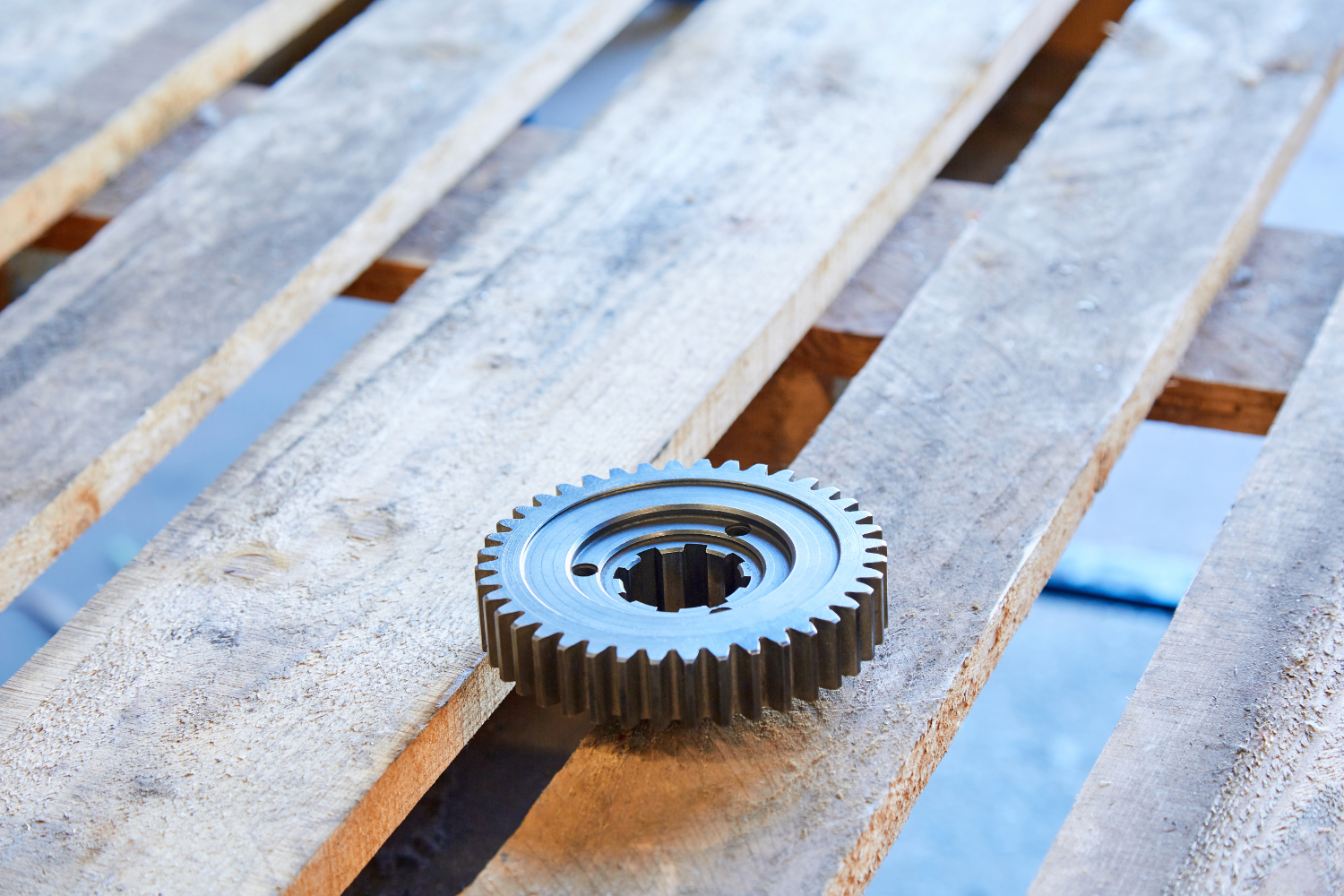

  • Zahnrad Innen- und Aussenverzahnung 01Zahnrad Innen- und Aussenverzahnung 01

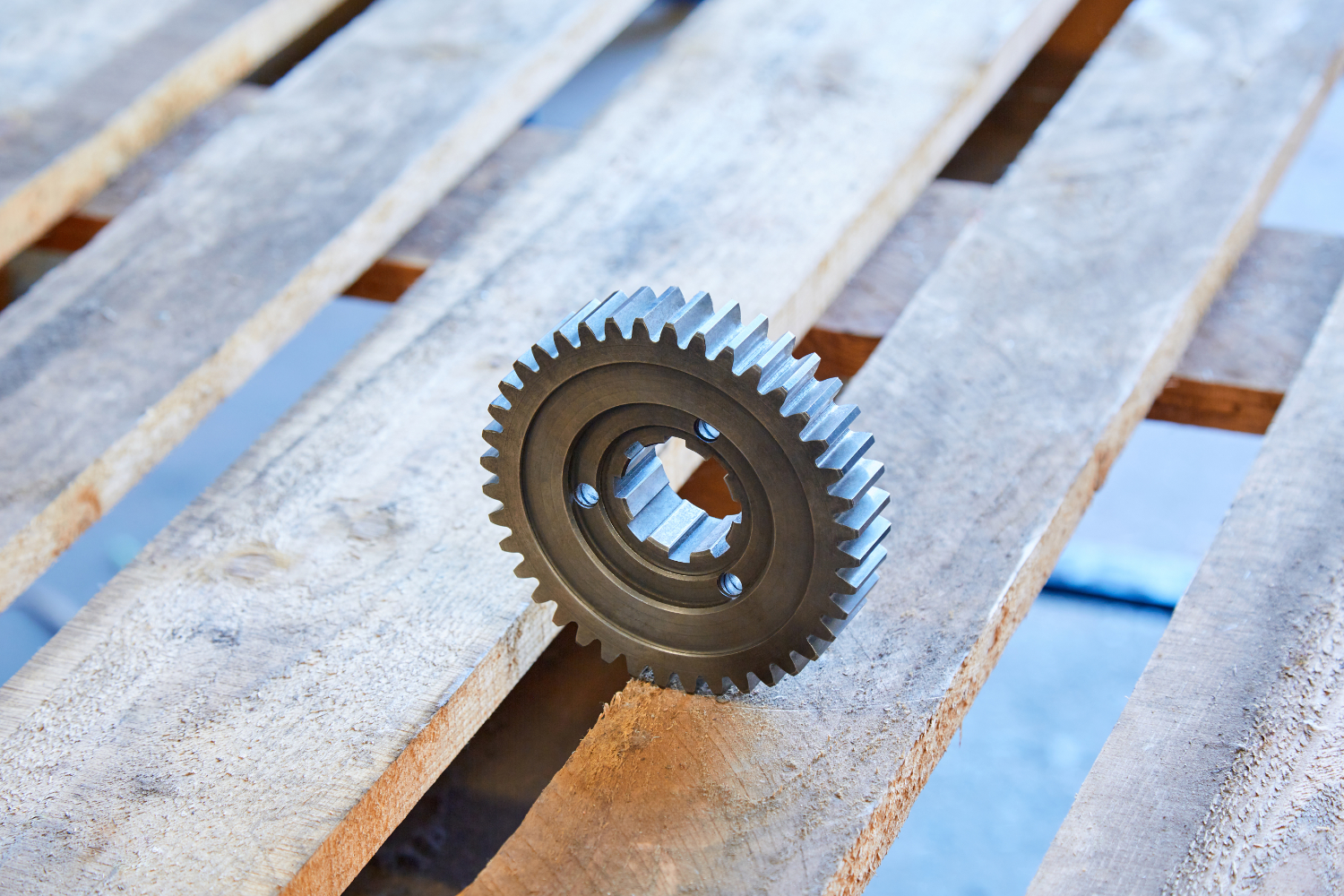

  • Zahnrad Innen- und Aussenverzahnung 02Zahnrad Innen- und Aussenverzahnung 02

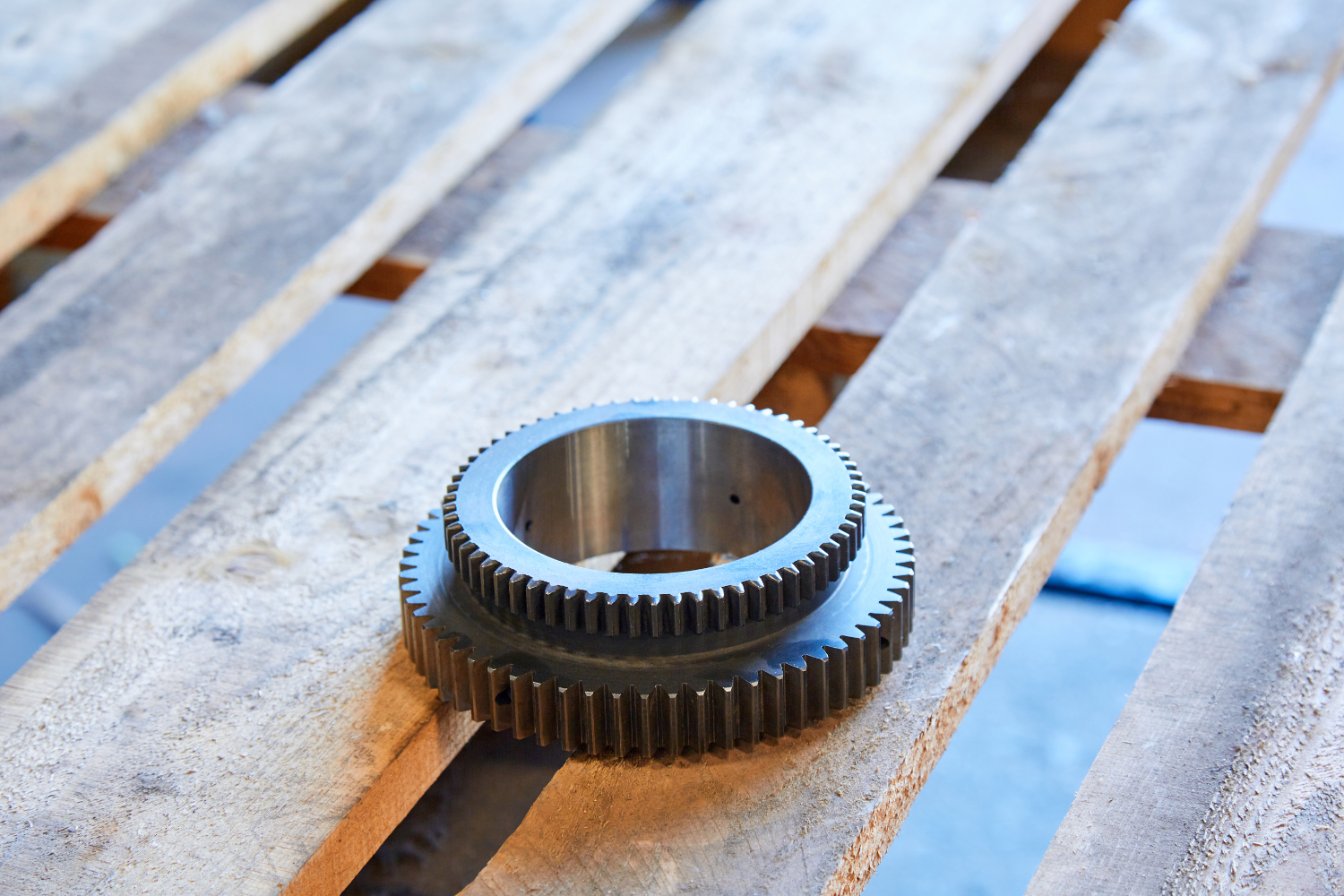

  • Zahnrad gehartet Innen geschliffen 01Zahnrad gehartet Innen geschliffen 01

  • Zahnrad gehartet Innen geschliffen 02Zahnrad gehartet Innen geschliffen 02

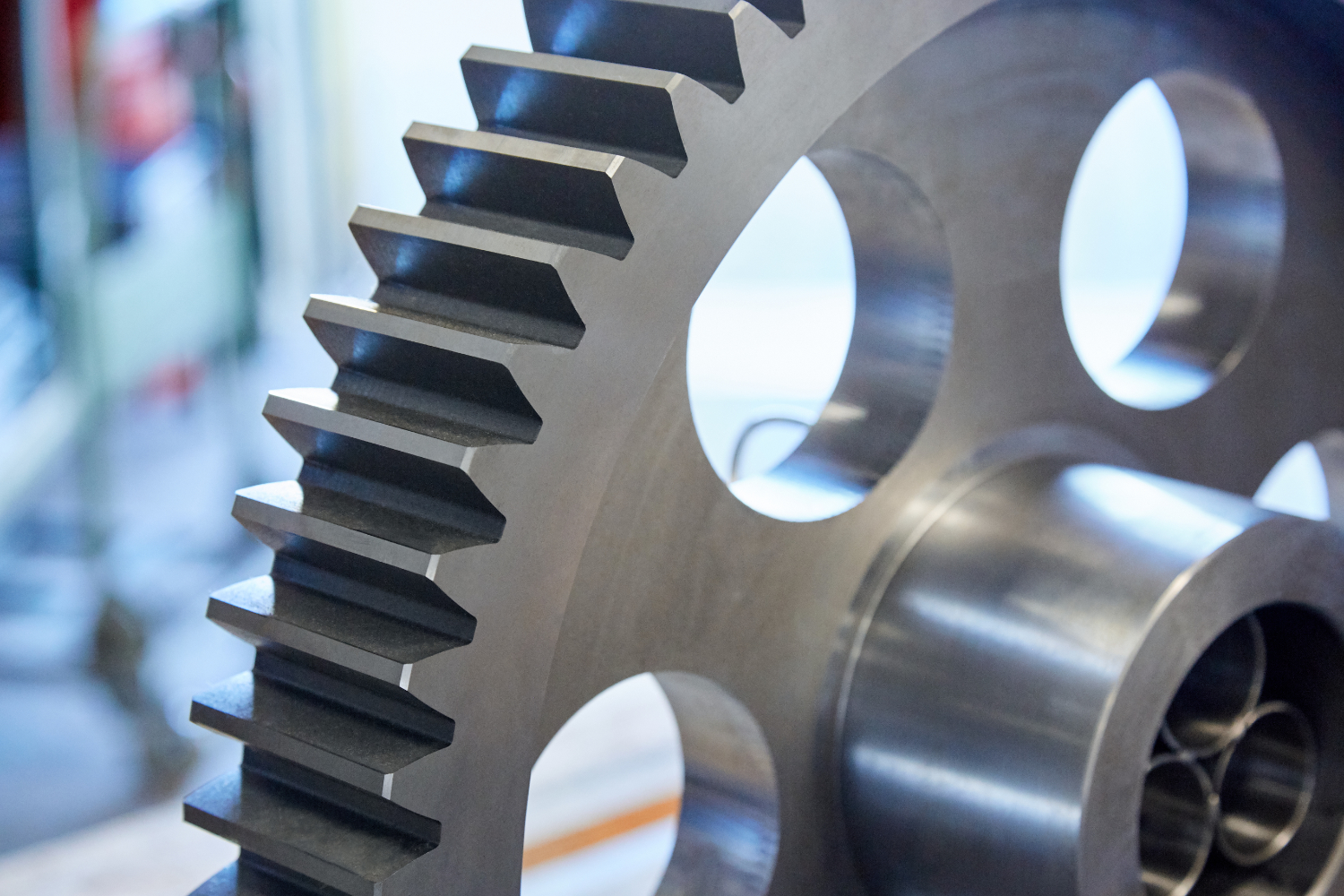

  • Zahnrad grossZahnrad gross

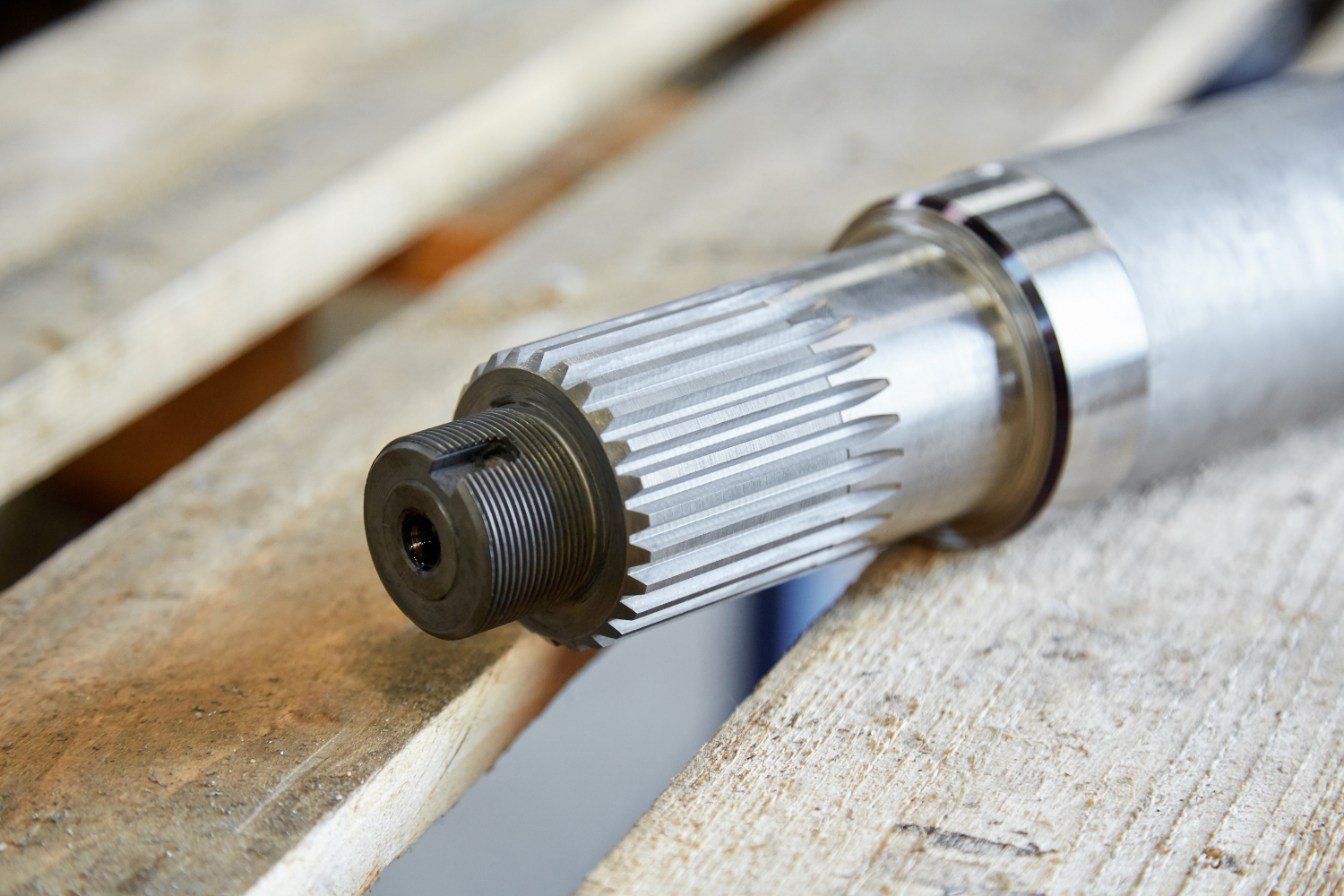

  • Zahnwelle 01Zahnwelle 01

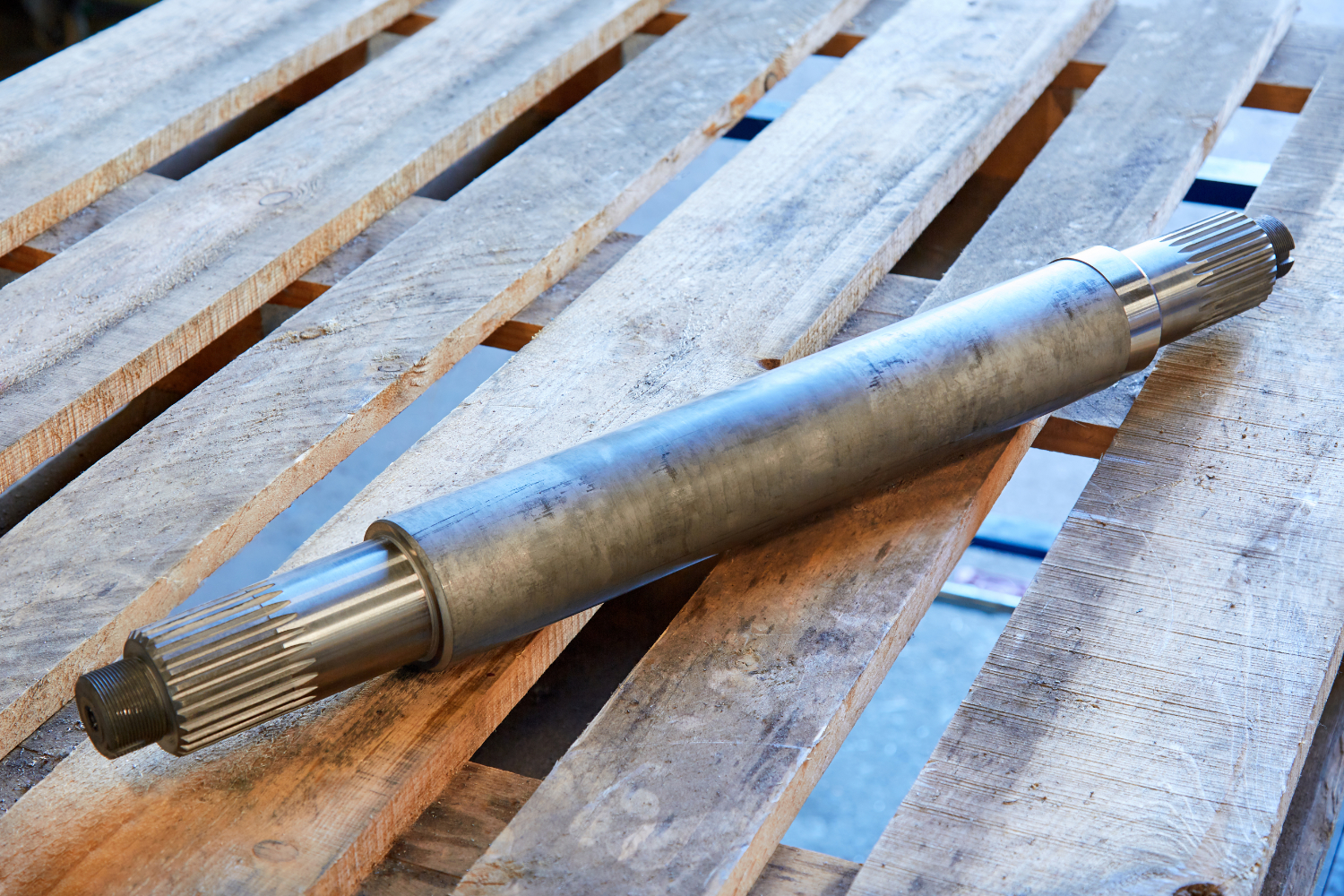

  • Zahnwelle 02Zahnwelle 02
